丙烯、丙烷在线气相色谱仪

Gengho耕禾节能环保检测服务部为客户提供以下服务:
一、耕禾节能环保根据客户行业确定VOCS的检测因子,负责提供相应的丙烯、丙烷在线气相色谱仪,所提供的产品各项指标满足当前国家标准的有关最新要求;
二、耕禾负责安装调试完成的在线监测仪后期7*24小时的运行维护,维护期间保持软件免费更新且技术上领先,在客户必要的情况下用较少的投资进行扩展;
三、应用领域:化工合成催化、清洁能源、煤制怪在线监测;天然气在线;
四、技术参数
项目 指标参数
检测能力       化工催化合成气、煤制烃、天然气
量程 丙烯(0.01~100%
检测器 微池热导检测器(u-TCD
检出限 1ppm(氢气)
重复性 RSD≤3%
分析周期 单通道≤5min
功率电源 <300W220V AC/50Hz
工作环境 湿度:(-10~50)℃,湿度:(10%~90%RH
气源要求 载气:高纯氮气(≥99.999%);燃烧气:高纯氢气(≥99.999%
助燃气:零级空气(烃类<20ppm
输出 4~20mARS232/RS485、以太网
选配 防爆型:VOCs 气体成分测量采用正压通风加隔爆的方式; 烟气流量、颗粒物、温度、压力等测量采用隔爆方式
防爆等级 通过CSA C/US认证,可用于 Class I, Division 2, Groups BCD
通过CENELEC/ATEX认证,危险等级为 EEx pedmib IIB+H2

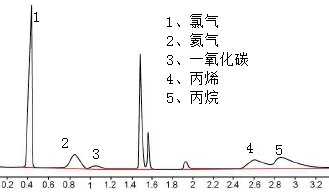

典型谱图

仪器原理
仪器采用专用色谱柱组合、中心切割加反吹技术和微池热导检测器(μ-TCD)技术进行化工催化合成气(丙烯、丙烷)成分含量的检测。样品采集到定量环后,切换进样阀,在载气的带动下样品分别进入色谱柱中分离。其中一路样品进入PQ色谱柱中分离,切换反吹CO2后组分,未反吹组分进入TDX-01中分离H2,O2,N2,CO,在热导检测器上检出。另一路样品进入GDX-01色谱柱中分离,切换反吹C3后组分,未反吹组分进入GDX-01中分离C3H8、C3H6,在热导检测器上检出。

仪器特点
  1. 采用中心切割加反吹专利技术,色谱柱寿命长久;
  2. 采用专用的色谱柱组合,样品180℃保温,4min内出峰,无残留,灵敏度高;
  3. 仪器具有开机自检功能,断气保护功能,断电自动重启功能和报警功能,保证系统安全和稳定性;
  4. μ-TCD检测器具有高灵敏度和稳定性;
  5. 使用自动电子流量控制技术(EPC)控制载气、参比、尾吹气,高精度(0.01psi),重复性和再现好;
  6. VOC6s-9000核心部件均使用国际知名品牌,可靠性高,使用寿命长。
一、耕禾节能环保获得CNAS国家计量资格认定,依法获准使用“CMA”和“CMC”徽标,出具的报告具有法律效力,并拥有制造计量器具资格,同时提供环境在线监测设备全年运维的服务。在线检测运维部门配备有充足的业务用车、持证上岗的专职技术服务队伍。具备按照每周每个点巡检一次的强度维护可满足240个现场点的能力,运维涵盖气站、烟气设备、水质设备、水站、信息化等环保服务。
二、国庆等法定节假日,特殊天气情况下运营公司留有专门的技术服务人员24小时值班。保证系统各子站有效日均监测数据达到全年的95%以上(不可抗拒力因素造成数据缺失不计入内),即达到345天以上。
三、及时排除自动站系统和仪表出现的故障(由于地震、洪水和雷击等不可预防和不可抗拒因素造成的自动站系统及仪器损坏除外)。
四、对自动站仪表进行定期校准、核查、比对、性能测试。
五、耕禾负责运维期间的在线监测仪保持软件免费更新且技术上领先,在客户必要的情况下用较少的投资进行扩展;
六、各级环保部门对Gengho负责运维的在线监测站的工作考核及现场调查,将由Gengho全程配合,遵纪守法的全力保证委托单位的正常生产运营工作。


丙烯、丙烷在线气相色谱仪的相关说明
VOCs(Volatile Organic Compounds)学名为挥发性有机物,其成分包括烃类、含氧烃、 卤代烃、低沸点多环芳烃等多种类型,是环境空气主要污染物之一。VOCs 易引起光化学污 染、大气雾霾,严重危害人体健康。控制 VOCs 排放,是改善大气环境质量的有效手段之一。
VOCs 主要来源于固定污染源排放,涉及行业包括喷涂行业、皮革行业、石油化工厂、 印刷行业、污水/垃圾处理厂、加油站泄露、生物质、燃煤、半导体工业,冶金工业等。VOCs在线监测方法主要有气相色谱-火焰离子化检测法(GC-FID)、傅里叶红外法(FTIR)、光离子化检测法(PID)。
耕禾提供的VOCs在线监测系统满足或优于如下规范、标准的最新版本。如果几种规范和标准适用于同一情况,则应遵循最为严格的规范:
HJ 732-2014《固定污染源废气 挥发性有机物的采样 气袋法》
HJ 733-2014《泄漏和敞开液面排放的挥发性有机物检测技术导则》
HJ 734-2014《固定污染源废气 挥发性有机物的测定 固相吸附-热脱附/气相色谱-质谱法》
HJ 718-2014《环境信息共享互联互通平台总体框架技术规范》
HJ 719-2014《环境信息系统数据库访问接口规范》
HJ 720-2014《环境信息元数据规范》
HJ 721-2014《环境数据集加工汇交流程》
HJ 722-2014《环境数据集说明文档格式》
HJ 723-2014《环境信息数据字典规范》
HJ 724-2014《环境基础空间数据加工处理技术规范》
HJ 725-2014《环境信息网络验收规范》
HJ 726-2014《环境空间数据交换技术规范》
HJ 727-2014《环境信息交换技术规范》
HJ 728-2014《环境信息系统测试与验收规范——软件部分》
HJ 729-2014《环境信息系统安全技术规范》
GB 13271-2014《锅炉大气污染物排放标准》
GB 18485-2014《生活垃圾焚烧污染控制标准
HJ 691-2014《环境空气 半挥发性有机物采样技术导则》
HJ 644-2013《环境空气 挥发性有机物的测定 吸附管采样-热脱附/气相色谱-质谱法》
HJ 645-2013《环境空气 挥发性卤代烃的测定 活性炭吸附-二硫化碳解吸/气相色谱法》
主席[2000]32号令《中华人民共和国大气污染防治法》
GB3095-2012《环境空气质量标准》
TJ36-79《工业企业设计卫生标准》
GB 16297-1996《大气污染物综合排放标准》
GB 31570-2015《石油炼制工业污染物排放标准》
GB 31571-2015《石油化学工业污染物排放标准》
HJ 734-2014《固定污染源废气挥发性有机物的测定》
HJ 732-2014《固定污染源废气挥发性有机物的采样》
HJ/T75-2007《固定污染源烟气排放连续监测技术规范(试行)》
HJ/T76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法(试行)》
HJ/T 212《污染源在线自动监控(监测)系统数据传输标准》
GB/T16157-1996《固定污染源排放中颗粒物测定与气态污染物采样方法》
GB/T2625-1981《过程检测和控制流程图用图形符号和文字代号》
GB 4208-2008《外壳防护等级(IP代码)》
GB/T 4830-1984《工业自动化仪表气源压力范围和质量》
GB 50093-2012《自动化仪表工程施工及质量验收规范》
GB 50169-2006《电气装置安装工程接地装置施工及验收规范》
GBZ 1-2010《工业企业设计卫生标准》
GBZ 125-2009《含密封源仪表的卫生防护标准》
GB 16368-1996《含密封源仪表的放射卫生防护标准》
GBZ 137-2002《含密封源仪表的卫生防护监测规范》
GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》
GB 3100-93《国际单位制及其应用》
GB 50160-2008《石油化工企业设计防火规范》
GB 50116-2013《火灾自动报警系统设计规范》
SHSG -053-2011《石油化工装置详细工程设计内容规定》
SH/T 3004-2011《石油化工采暖通风及空气调节设计规范》
SH 3005-1999《石油化工自动化仪表选型设计规范》
SH 3006-1999《石油化工控制室和自动分析器室设计规范》
SH/T 3007-2007《石油化工储运系统罐区设计规范》
SH/T 3020-2013《石油化工仪表供气设计规范》
SH/T 3021-2013《石油化工仪表及管道隔离和吹洗设计规范》
SH 3097-2000《石油化工静电接地设计规范》
SH/T 3126-2013《石油化工仪表及管道伴热和隔热设计规范》
SH 3501-2011《石油化工有毒、可燃介质管道工程施工及验收规范》
SH/T 3521-2013《石油化工仪表工程施工技术规程》
SH/T 3104-2013《石油化工仪表安装设计规范》
GB/T50770-2013《石油化工安全仪表系统设计规范》
SH/T 3019-2003《石油化工仪表管道线路设计规范》
SH/T 3081-2003《石油化工仪表接地设计规范》
SH/T 3082-2003《石油化工仪表供电设计规范》
SH/T 3092-2013《石油化工分散控制系统设计规范》
SH/T 3404-2013《管法兰用紧固件》
SHB-Z 01-95《石油化工自控专业工程设计施工图深度导则》
SHB-Z 02-95《仪表符号和标志》
SHB-Z 03-95《过程用二进制逻辑图》
SHB-Z 04-95《分散控制集中显示仪表逻辑控制及计算机系统用流程图符号》
SHB-Z 05-95《仪表回路图》
SHB-Z 06-99《石油化工紧急停车及安全联锁系统设计导则》
SHB-Z 07-2001《自动设计安装材料编制导则》
GB 50058《爆炸和火灾危险环境电力装置设计规范》
GB 3836.01~12《爆炸环境用防爆电器设备》
